타워크레인의 기술사적 발전

타워크레인의 기술사적 발전

건설기계산업연구원  김인유





Ⅰ. 서론

타워크레인은 20세기 이후 고층 건축의 확산과 함께 도시 건설을 가능하게 한 핵심 건설기계이다. 초기의 증기 기반 인양 장치에서 출발하여 전동화, 구조 모듈화, 안전 제도화, 도시 대응 기술, 디지털 제어, 그리고 최근의 인공지능(AI) 기반 자율 시스템에 이르기까지 지속적인 기술적 진화를 거쳐 왔다.

그러나 기존 연구는 주로 구조 안전성, 하중 계산, 사고 분석, 운용 효율성 등 개별 기술 요소에 집중되어 왔으며, 타워크레인을 하나의 기술사적 체계로 통합하여 분석한 연구는 상대적으로 부족하다. 특히 세대 구분의 이론적 기준과 기술 패러다임 전환의 구조적 해석은 충분히 정립되지 않았다.

본 연구의 목적은 다음과 같다.

타워크레인의 발전 과정을 기술사적 관점에서 체계화한다.

동력, 구조, 안전, 제어, 운전 주체의 변화를 기준으로 6단계 발전 모형을 제시한다.

최근 논의되는 AI 기반 자율 타워크레인을 제6세대 기술로 이론화한다.



Ⅱ. 연구 방법 및 세대 구분 기준

본 연구는 문헌 고찰과 기술사적 분석을 기반으로 하였다. 국제표준(ISO 4301-1, ISO 10245-3 등), 학술 논문, 산업 보고서를 종합 검토하고, 기술 전환의 구조적 특징을 기준으로 발전 단계를 구분하였다.

세대 구분 기준은 다음 다섯 요소의 질적 변화에 기반한다.

• 동력 체계의 변화
• 구조 형식의 진화
• 안전 개념의 체계화 수준
• 제어 기술의 고도화 정도
• 운전 주체의 변화(인간 중심 → AI 중심)

이 기준에 따라 타워크레인의 발전을 6단계로 구분하였다.



Ⅲ. 타워크레인의 기술사적 발전 단계

1. 제1세대: 전사(前史) 단계 – 증기 기반 인양 기술 (~1930년대)

이 단계는 엄밀한 의미의 타워크레인이라기보다는, 고정식 타워형 인양 시스템으로 발전하기 이전의 전사 단계로 규정된다.



(1) 기술적 특징

• 증기 보일러 기반 동력
• 비모듈형 리벳 강재 구조
• 단순 회전대(turntable) 기반 회전 구조
• 체계적 하중 모멘트 계산 부재

(2) 안전 개념의 한계

• 과부하 방지 장치 없음
• 풍하중 설계 개념 미정립
• 경험적 판단 중심 운용

이 단계는 “경험적 기계” 단계로 규정할 수 있다.















2. 제2세대: 전동화 및 현대 구조 확립기(1940~1950년대)

전후 유럽의 도시 복구와 고층 건축 수요 증가는 고정식 고층 인양 시스템의 필요성을 촉진하였다.



(1) 전동 모터 기반 구동

• 권상, 횡행, 회전 기능의 독립 구동
• 제어 정밀성 향상

(2) 상부 회전 구조 확립

고정 마스트 위 회전 플랫폼을 배치하는 상부 회전식 구조가 정립되었다. 이는 작업 반경 확대와 공간 작업 효율성 향상을 가능하게 하였다.



(3) Hammerhead 구조의 정형화

• 수평 지브 유지
• 트롤리 이동 방식
• 카운터웨이트 기반 모멘트 균형

이 시기부터 하중 모멘트 개념이 설계에 반영되기 시작하였다.

하중 모멘트는 다음과 같이 표현된다.

• M = W × RM

• 여기서
  M = 하중 모멘트
  W = 하중
  R = 작업 반경

제2세대는 “기계화 단계에서 계산 기반 구조물 단계”로의 전환기라 할 수 있다.





3. 제3세대: 구조 표준화 및 안전 제도화기(1960~1970년대)

고층 건축의 본격화와 함께 구조 설계 이론이 체계화되었으며, 제조사 기술이 산업 표준 체계로 통합되기 시작하였다.



(1) 마스트 모듈화

• 규격화된 단위 섹션
• 볼트 체결 방식 통일
• 설치 높이 유연성 확보

(2) 하중 계산 체계의 정밀화

• 정격 하중 개념 확립
• 전도 모멘트 계산
• 허용 응력 설계 적용

(3) 안전 장치 제도화

• 하중 모멘트 제한장치(LMI)
• 리미트 스위치 체계
• 풍하중 설계 반영

이 시기는 타워크레인이 “산업 기계”에서 “규격 기반 안전 시스템”으로 전환된 단계이다.



4. 제4세대: 도시 대응 및 대형화기(1980~2000년대)

도심 고밀도 개발과 초고층 건축 확산은 기존 구조의 한계를 드러냈다.

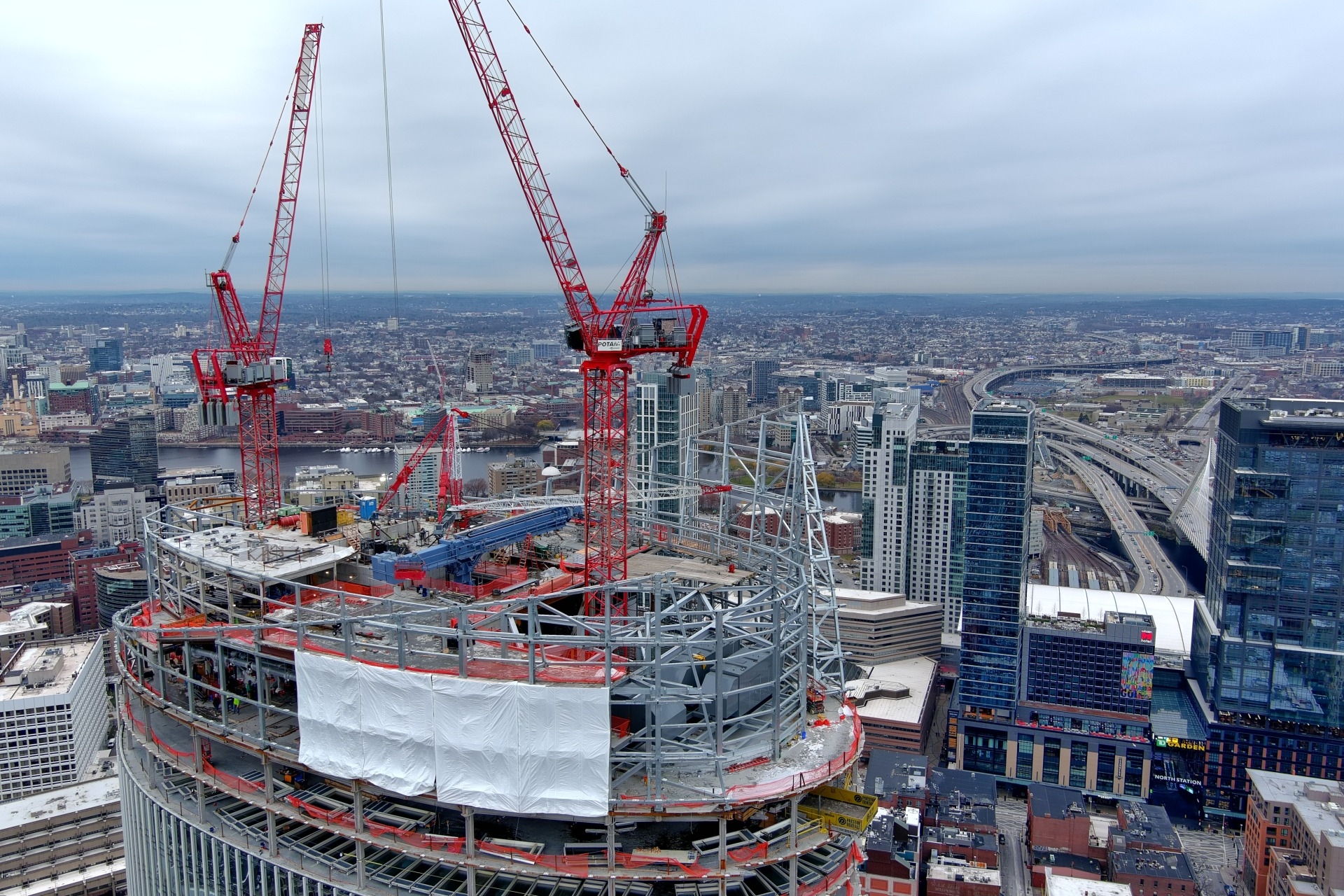

(1) Luffing Jib 확산

• 지브 각도 조절
• 협소 공간 대응
• 인접 크레인 간 간섭 최소화

(2) 내부 클라이밍 시스템

건물 코어 내부에서 상승하는 방식으로 초고층 시공 대응성을 확보하였다.



(3) FEM 기반 구조 해석

• 정적 해석 → 동적 응답 해석
• 마스트 단면 최적화
• 재료 경량화

이 단계는 “구조 표준화 단계”에서 “환경 적응 단계”로의 전환기로 해석된다.



5. 제5세대: 디지털·스마트 제어기 (2010년대)

건설 산업의 디지털 전환과 함께 타워크레인은 데이터 기반 운용 시스템으로 재정의되었다.



(1) 인버터 기반 정밀 제어

• Soft start / stop
• 하중 진동 저감

(2) 충돌 방지 시스템

• 센서 기반 작업 반경 계산
• 다수 크레인 간 충돌 예방



(3) IoT 기반 모니터링

• 실시간 하중 데이터 전송
• 원격 유지관리
• 운전 이력 분석

이 단계는 “기계 중심 운전”에서 “데이터 기반 보조 운전”으로의 전환기이다.



Ⅳ. 제6세대 타워크레인의 이론화: AI기반 자율 시스템

제6세대는 단순 자동화가 아닌, 부분 자율 운전(supervised autonomy)을 포함하는 단계로 정의된다.

제6세대의 기술 구조는 네 계층 구조로 설명된다.



1. 인지 계층

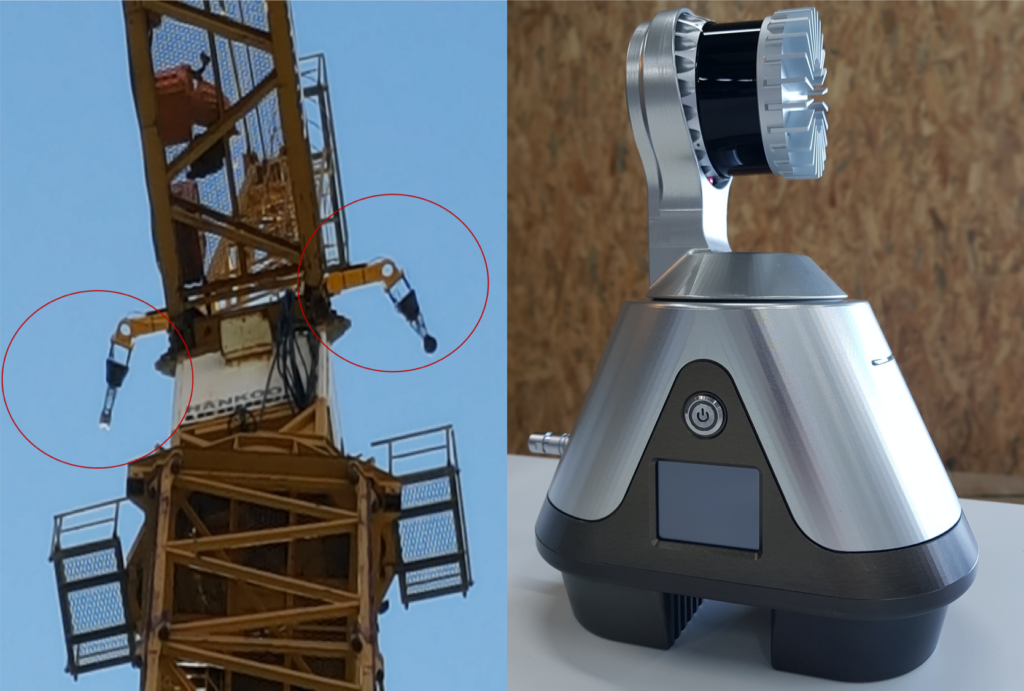

• LiDAR, 카메라, 풍속 센서 융합
• 3D 작업 공간 모델링

2. 판단 계층

• AI 기반 경로 최적화
• 충돌 예측 모델



3. 실행 계층

• 실시간 모터 자동 제어
• 풍하중 보정 알고리즘



4. 학습 계층

• 데이터 기반 패턴 학습
• 현장 조건별 최적화 모델 업데이트
• 이 구조는 타워크레인을 사이버-물리 시스템(CPS)으로 재정의한다.



Ⅴ. 세대별 통합 비교 분석

구분	제1	제2	제3	제4	제5	제6
동력	증기	전동화	고출력 전동	고강도 모터	인버터	AI 통합
구조	단순	Hammerhead	모듈화	Luffing/Climbing	스마트 통합	자율 구조
안전	미비	기본 장치	LMI	동적 해석	센서 예방	예측 기반
제어	수동	기계식	전동	반자동	디지털 보조	자율 제어
운전 주체	인간	인간	인간	인간	인간+시스템	AI 중심

타워크레인의 발전은 다음 패러다임 변화를 따른다.

기계화 → 산업화 → 제도화 → 환경 적응 → 디지털화 → 지능화



Ⅵ. 결론

본 연구는 타워크레인의 발전을 동력, 구조, 안전, 제어, 운전 주체의 질적 변화를 기준으로 6단계 발전 모형으로 체계화하였다.

주요 결론은 다음과 같다.

• 타워크레인의 발전은 단순 구조 개선이 아니라 기술 패러다임의 단계적 전환 과정이다.
• 제3세대에서 표준화와 안전 체계가 확립되면서 산업 시스템으로 정착하였다.
• 제5세대에서 디지털 전환이 이루어졌으며,
• 제6세대는 AI 기반 부분 자율 운전 단계로 진입하고 있다.

제6세대는 단순 기술 고도화가 아니라, 타워크레인의 존재론적 전환을 의미한다. 이는 건설장비가 데이터 기반 지능형 시스템으로 재정의되는 과정의 일환이며, 향후 국제 표준화와 안전 규제 체계에도 중대한 영향을 미칠 것으로 예상된다.
